Graco Druckluftbetriebene Graco Fast-Flo Kolben-Fasspumpe aus
Kohlenstoffstahl/Edelstahl, Verhältnis 1:1 und T&L-Packung
Fast Flo 1:1-Pumpen wurden für einen Eingangsluftdruck von bis zu 12 bar entwickelt
und liefern einen gleichmäßigen, zuverlässigen Durchfluss. Es sind lange Fassmodelle
oder kurze Modelle für Fassförderung oder wandmontierte Saugzufuhr erhältlich.
Ideal für niedrigviskose Materialien mit flachen Prüfmöglichkeiten.
Maximale Fördermenge von bis zu 19 l/min und maximaler Materialbetriebsdruck
von bis 12 bar (180 psi). Ideal für Materialien mit niedriger Viskosität.
Luftbetrieben für hohe Zuverlässigkeit und geringe Kosten
Fördert bis zu 19 l/min
Erhältlich in Edelstahl oder Kohlenstoffstahl
UL-Optionen verfügbar bei Installation gemäß NFPA
Förderpumpen sind erforderlich, um A- und B-Materialien zu den Reactor®-Spritzsystemen zu fördern. Bei der T4-Förderpumpe
wird der bewährte Merkur®-Luftmotor von Graco mit einer Unterpumpe aus Kohlenstoffstahl kombiniert.
Die T4 ist eine Pumpe mit einem Mischverhältnis von 3:1 mit ProConnect-Technologie, die schnellen Anschluss und
Abtrennung des Luftmotors an der Unterpumpe ermöglicht.
Schneller Übergang zwischen Fässern – schneller Wechsel zu einem neuen Materialfass ohne heruntertropfende
Chemikalien wie bei Verwendung mehrerer Unterpumpen.
Leichtere Manövrierbarkeit – einfacher Wechsel der T4-Pumpe zwischen Fässern durch schnelles Abtrennen
des Luftmotors von der Unterpumpe vor dem Wechsel. Dadurch wird die Pumpe leichter und die nötige
Deckenhöhe Ihrer Anlage wird reduziert.
Beseitigung von Ausfallzeiten – mit einer einfach zu installierenden Ersatz-Unterpumpe sind Sie sofort wieder
einsatzbereit, wenn Ihre Unterpumpe gewartet werden muss.
Fast Flo 1:1-Pumpen wurden für einen Eingangsluftdruck von bis zu 1,2 MPa (12 bar, 180 psi) entwickelt und liefern einen
gleichmäßigen, zuverlässigen Durchfluss. Es sind lange Fassmodelle oder kurze Modelle für Fassförderung oder wandmontierte
Saugzufuhr erhältlich. Ideal für niedrigviskose Materialien mit flachen Prüfmöglichkeiten.
Maximale Fördermenge von bis zu 19 l/min und maximaler Materialbetriebsdruck von bis 12 bar (180 psi). Ideal für Materialien
mit niedriger Viskosität.
Luftbetrieben für hohe Zuverlässigkeit und geringe Kosten
Fördert bis zu 19 l/min
Erhältlich in Edelstahl oder Kohlenstoffstahl
UL-Optionen verfügbar bei Installation gemäß NFPA
Technische Daten und Dokumente
Anwendung
Industrie
Dichtungsmaterial
PTFE
Energietyp
Pneumatisch
Geschlecht des Lufteinlassgewindes
Innengewinde
Geschlecht des Material-Auslassgewindes
Innengewinde
Größe der Materialauslassöffnung (Zoll)
3/4
Größe des Lufteinlasses (Zoll)
1/4
Kompatible Fasshöhe (Zoll)
34.6
Kompatibles Material
Frostschutzmittel, Asphalt, Scheibenwaschflüssigkeit, Motoröl, Altöl, Hydraulikflüssigkeit, Öl, Tinte
Lufteinlassgewindetyp
NPT
Material
Edelstahl
Materialauslassgewindetyp
NPT
Maximal kontinuierliche Doppelhubzahl (DH/min)
100
Maximale Förderleistung (GPM)
4
Maximale intermittierende Doppelhubzahl (CPM)
4
Maximaler Betriebsdruck (MPa)
1.2
Maximaler Betriebsdruck (psi)
180
Maximaler Einlassluftdruck (psi)
180
Minimale Förderleistung (GPM)
180
Modell
Fast-Flo
Paketoptionen
None
Tragbar
Nicht tragbar
Typ
Piston Transfer Pump
Übersetzungsverhältnis der Pumpe
1:1
Anwendung
Industrie
Dichtungsmaterial
PTFE
Energietyp
Pneumatisch
Geschlecht des Lufteinlassgewindes
Innengewinde
Geschlecht des Material-Auslassgewindes
Innengewinde
Größe der Materialauslassöffnung (Zoll)
3/4
Größe des Lufteinlasses (Zoll)
1/4
Größe des Lufteinlasses (mm)
6.35
Kompatible Fasshöhe (Zoll)
34.6
Kompatibles Material
Frostschutzmittel, Asphalt, Scheibenwaschflüssigkeit, Motoröl, Altöl, Hydraulikflüssigkeit, Öl, Tinte
Lufteinlassgewindetyp
NPT
Material
Edelstahl
Materialauslassgewindetyp
NPT
Materialauslassgröße (mm)
19.05
Maximal kontinuierliche Doppelhubzahl (DH/min)
100
Maximale Förderleistung (L/min)
15,1
Maximale intermittierende Doppelhubzahl (CPM)
4
Maximaler Betriebsdruck (MPa)
1.2
Maximaler Betriebsdruck (kPa)
1240
Maximaler Betriebsdruck (psi)
180
Maximaler Einlassluftdruck (psi)
180
Maximaler Luftzufuhrdruck (bar)
12.41
Maximaler Luftzufuhrdruck (kPa)
1241
Modell
Fast-Flo
Paketoptionen
None
Tragbar
Nicht tragbar
Typ
Piston Transfer Pump
Zulässiger Betriebsdruck (bar)
12.4
Übersetzungsverhältnis der Pumpe
1:1
Das Design der Schlauchpumpe der Gracos SoloTech 10-Serie verwendet eine einzige Rolle, die einen hochentwickelten
Schlauch durch eine komplette 360° Drehung komprimiert. Dieses innovative Design führt zu einer längeren Lebensdauer
des Schlauchs, wenn ätzende, abrasive oder empfindliche Materialien zum Messen oder Übertragen gepumpt werden.
Peristaltische Schlauchpumpen für industrielle Messung und Übertragung
Mehr Durchfluss pro Umdrehung als herkömmliche Designs
Kostengünstig in der Wartung – keine Ventile, Dichtungen oder Ringe
Pumpen sind umkehrbar und können verwendet werden, um Leitungen zu entleeren oder
Verstopfen zu beseitigen
Längere Lebensdauer des Schlauchs – nur eine Verdichtungsleitung pro Umdrehung
Das Design der Schlauchpumpe der Gracos SoloTech 23-Serie verwendet eine einzige Rolle, die einen hochentwickelten
Schlauch durch eine komplette 360° Drehung komprimiert. Dieses innovative Design führt zu einer längeren Lebensdauer
des Schlauchs, wenn ätzende, abrasive oder empfindliche Materialien zum Messen oder Übertragen gepumpt werden.
Peristaltische Schlauchpumpen für industrielle Messung und Übertragung
Mehr Durchfluss pro Umdrehung als herkömmliche Designs
Kostengünstig in der Wartung – keine Ventile, Dichtungen oder Ringe
Pumpen sind umkehrbar und können verwendet werden, um Leitungen zu entleeren oder Verstopfen zu beseitigen
Längere Lebensdauer des Schlauchs – nur eine Verdichtungsleitung pro Umdrehung

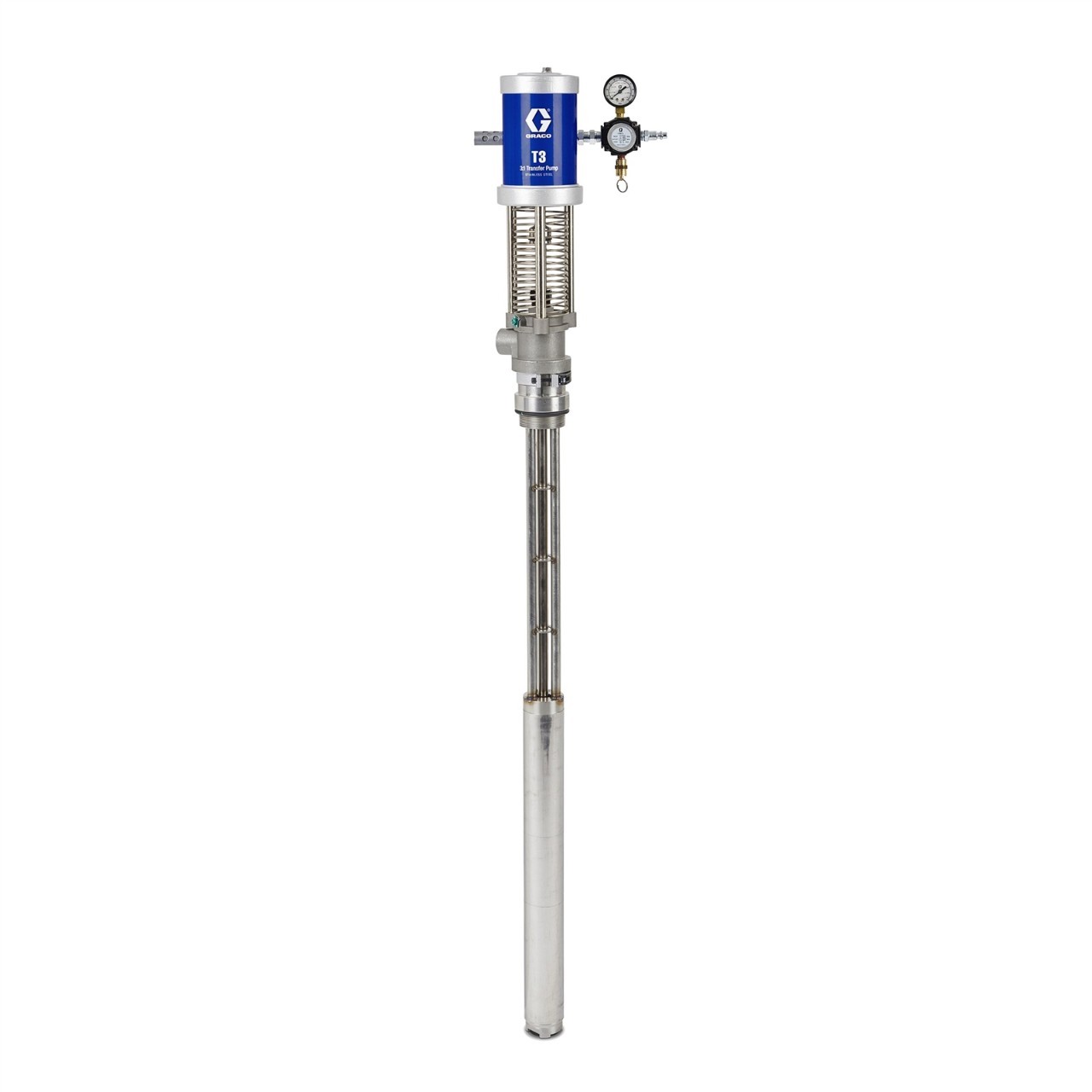

Förderpumpen sind erforderlich, um A- und B-Materialien zu den Reactor Spritzsystemen zu fördern. Die T3 Förderpumpe
kombiniert den bewährten Merkur Luftmotor von Graco mit der beliebten T2 Edelstahl-Unterpumpe.
Die T3 ist eine Pumpe im Verhältnis 3:1, die mit weniger Luftdruck arbeitet, um den gleichen erforderlichen Materialdruck zu erzeugen.
Leichter zu manövrieren - Die Gesamthöhe der T3 ist über der Trommel um 9,4 cm (3,7") kürzer als die der T2,
so dass sie innerhalb einer Spritzanlage leichter vom Fass entfernt werden kann.
Leiser - Studien zeigen, dass die T3 Förderpumpe etwa 3x leiser ist als die T2 Förderpumpe.
Weniger Wartung - der Merkur Luftmotor basiert auf der Luftsteuerventil-Technik. Die Schaltung des Luftmotors ist
rein pneumatisch. Dies unterscheidet sich von den Förderpumpen T1 und T2, die einen mechanischen Umkehrmechanismus im Luftmotor verwenden.
Senator-Pumpe, Verhältnis 19:1, für Eimer-, Fass- oder Großtank-Tintenanwendungen
Mit den höheren Pumpendrücken und Durchflussraten können die Graco Ansaugkolbenpumpen mit positiver Verdrängung
eine Vielzahl von Druckfarben mit Leichtigkeit verarbeiten. Sie bieten Haltbarkeit, Leistung und Zuverlässigkeit in vielen
Herstellungsprozessen für Druckfarben oder Druckanwendungen.
Fördert bis zu 131 bar (1900 psi) bei der Befestigung auf einer 800-Pumpe
Die Bauweise mit positiver Verdrängung und Schöpfkolben bietet eine einheitliche und einfach zu regelnde
Abgabe
Sehr haltbare Pumpe mit einem langlebigen Packungsdesign und geringer Wartung
Entleert Eimer, Fässer und Behälter mit Leichtigkeit
Hochleistungsstangen und -zylinder für eine noch längere Lebensdauer: Diese Severe-Duty-Modelle von Graco besitzen
Zylinder und Stangen aus Edelstahl und gehärtetem Chrom, welche die Lebensdauer der Pumpe und der Dichtungen erhöhen.
Technische Daten und Dokumente
Anwendung
Kleben, Dichten, Abdichtungen, Verguss, Verkapslung, Spritzgießen, Spritzen,
Flüssigkeitsförderung, Entladen, Unterfüllung
Benetzte Teile
Edelstahl, Wolframkarbid, Acetal, PTFE
Geschlecht des Material-Auslassgewindes
Außengewinde
Geschlecht des Material-Einlassgewindes
Innengewinde
Gewicht (lb)
72
Größe der Materialauslassöffnung (Zoll)
1-1/2
Größe der Materialeinlassöffnung (Zoll)
2
Hublänge (Zoll)
4.75
Kompatibles Material
Motoröl, Getriebeöl, Automatikgetriebeöl, Öl
Materialauslassgewindetyp
NPT
Materialeinlassgewindetyp
NPT
Max. Pumpengeschwindigkeit (CPM)
60
Maximale Betriebstemperatur (°F)
150
Maximale Förderleistung (GPM)
6,9
Maximaler Betriebsdruck (psi)
4700
Modell
Check-Mate
Typ
Unterpumpe
Zur Verwendung mit
Dura-Flo-Ölpumpen
Anwendung
Kleben, Dichten, Abdichtungen, Verguss, Verkapslung, Spritzgießen, Spritzen,
Flüssigkeitsförderung, Entladen, Unterfüllung
Benetzte Teile
Edelstahl, Wolframkarbid, Acetal, PTFE
Geschlecht des Material-Auslassgewindes
Außengewinde
Geschlecht des Material-Einlassgewindes
Innengewinde
Größe der Materialauslassöffnung (Zoll)
1-1/2
Größe der Materialeinlassöffnung (Zoll)
2
Größe der Materialeinlassöffnung (cm)
5.0800
Kompatibles Material
Motoröl, Getriebeöl, Automatikgetriebeöl, Öl
Materialauslassgewindetyp
NPT
Materialeinlassgewindetyp
NPT
Max. Pumpengeschwindigkeit (CPM)
60
Maximaler Betriebsdruck (psi)
4700
Maximales Ausgang (cm³)
430
Modell
Check-Mate
Typ
Unterpumpe
Zur Verwendung mit
Dura-Flo-Ölpumpen
Glutton-Plungerpumpen sind ideal für luftunterstützte und luftlose Spritzanwendungen. Sie sind mit einer Faltenbalgdichtung ausgestattet, die praktisch jedes Eindringen von Luft oder Feuchtigkeit verhindert und so das Beschichtungsmaterial vor Verunreinigungen schützt. Sie bieten unter anderem die folgenden Übersetzungsverhältnisse: 4:1, 12:1 und 25:1.
Faltenbalgdichtungen sorgen für einen besonders geringen Wartungsbedarf, denn die Dichtungen haben keinen Kontakt mit der Umgebungsluft, und es kann auf Halsdichtungen verzichtet werden; dies sorgt für eine besonders hohe Verlässlichkeit bei feuchtigkeitsempfindlichen Materialien.
Konstruiert für eine breite Palette von Applikationsmaterialien, darunter auch abrasive Stoffe
Der umkehrbare Auslassverteiler erleichtert Installateurarbeiten
Vertikale Kugelventile für einen gleichmäßigen Kugelverschleiß und längere Haltbarkeit
Technische Daten und Dokumente
Anwendung
Zirkulation
Benetztes Material
Normalstahl
Dichtungsmaterial
Nylon
Geschlecht des Lufteinlassgewindes
Innengewinde
Geschlecht des Material-Auslassgewindes
Innengewinde
Größe der Materialauslassöffnung (Zoll)
1
Größe des Lufteinlasses (Zoll)
0.5
Kompatibles Material
Wasserbasis, Auf Lösungsmittelbasis, Hoher Feststoffanteil, Xirallic,
Metall, UV-Beschichtung, Beizen, Lack, CARC
Lufteinlassgewindetyp
NPT
Material
Edelstahl
Materialabschnitts-Typ
Versiegelt
Materialauslassgewindetyp
NPT
Maximal kontinuierliche Doppelhubzahl (DH/min)
60
Maximale Betriebstemperatur (°F)
150
Maximale Förderleistung (GPM)
5,6
Maximaler Betriebsdruck (MPa)
2.8
Maximaler Betriebsdruck (psi)
400
Maximaler Einlassluftdruck (psi)
100
Modell
Glutton
Serie
Bellows
Tragbar
Nicht tragbar
Typ
Pneumatische Kolbenpumpe
Übersetzungsverhältnis der Pumpe
4:5
Anwendung
Zirkulation
Benetztes Material
Normalstahl
Dichtungsmaterial
Nylon
Geschlecht des Lufteinlassgewindes
Innengewinde
Geschlecht des Material-Auslassgewindes
Innengewinde
Größe der Materialauslassöffnung (Zoll)
1
Größe des Lufteinlasses (Zoll)
0.5
Größe des Lufteinlasses (mm)
12.7
Kompatibles Material
Wasserbasis, Auf Lösungsmittelbasis, Hoher Feststoffanteil, Xirallic,
Metall, UV-Beschichtung, Beizen, Lack, CARC
Lufteinlassgewindetyp
NPT
Material
Edelstahl
Materialabschnitts-Typ
Versiegelt
Materialauslassgewindetyp
NPT
Materialauslassgröße (mm)
25.4
Maximal kontinuierliche Doppelhubzahl (DH/min)
60
Maximale Betriebstemperatur (°C)
66
Maximale Förderleistung (L/min)
21,2
Maximaler Betriebsdruck (MPa)
2.8
Maximaler Betriebsdruck (kPa)
2800
Maximaler Betriebsdruck (psi)
400
Maximaler Einlassluftdruck (psi)
100
Maximaler Luftzufuhrdruck (bar)
6.9
Maximaler Luftzufuhrdruck (kPa)
690
Modell
Glutton
Serie
Bellows
Tragbar
Nicht tragbar
Typ
Pneumatische Kolbenpumpe
Zulässiger Betriebsdruck (bar)
28
Übersetzungsverhältnis der Pumpe
4:5
Elektrische E-Flo-DC-2-Kugel-Zufuhrpumpe, 220 cm³, 2 HP, Basissteuerung, ATEX/FM/IECEx, Xtreme-UnterpumpeElektrische
E-Flo-DC-2-Kugel-Zufuhrpumpe, 220 cm³, 2 HP, Basissteuerung, ATEX/FM/IECEx, Xtreme-Unterpumpe
Diese 2-Kugel-Unterpumpe eignet sich für Anwendungen einem hohem Druckbedarf von bis zu 3000 psi (206 bar). Die
minimale Schwingung bei der Umrüstung ermöglicht ein gleichmäßigeres Beschichten.
Fünf Mal effizienter als Pneumatikpumpen vergleichbarer Größe
Die Pumpe kann in zwei unterschiedlichen Betriebsarten betrieben werden – konstanter Druck oder
konstanter Durchfluss.
Der ruhige Elektromotor ermöglicht ein angenehmeres Arbeiten, und Sie können für längere Zeit in der
Nähe der Pumpe bleiben
Die minimale Schwingung bei der Umrüstung ermöglicht ein gleichmäßigeres Beschichten
Die integrierte Trockenlauf-Sicherung schützt Ihre Pumpe vor vorzeitigem Verschleiß und verhindert
kostspielige Materialverluste
Vergleichsforschungen haben ergeben, dass unsere elektrische Zirkulationspumpe E-Flo DC (Dual Control) bis zu fünf
Mal leistungsfähiger ist als pneumatische Pumpen vergleichbarer Größe – gut für Ihre Energie- und Kostenbilanz!
Diese versiegelte Unterpumpe hat einen deutlich verringerten Wartungsbedarf und ist für jede Pumpanwendung
in Ihrem Farbmischraum geeignet – auch für katalysierte Beschichtungen
Die minimale Schwingung bei der Umrüstung ermöglicht ein gleichmäßigeres Beschichten
Der Elektromotor ist vor Vereisung geschützt und sorgt so für einen gleichmäßigen Pumpenbetrieb und für noch
bessere Ergebnisse beim Endprodukt
Der ruhige Elektromotor ermöglicht ein angenehmeres Arbeiten, und Sie können für längere Zeit in der Nähe
der Pumpe bleiben
Viscount II 1200/2400-Kolbenpumpe mit Behälterzufuhr für Farbanwendungen
Sparen Sie bis zu 80 % der Energiekosten mit der Wahl einer hydraulischen Kolbenpumpen! In der Verbindung mit einer Graco
Schöpfkolbenpumpe bietet der Viscount II-Hydraulikluftmotor außergewöhnliche Kosteneinsparungen, indem er mit 20 % der
Leistung im Vergleich zu einem Pneumatikmotor arbeitet. Viscount II, Gracos patentierter Hydraulikmotor, ersetzt die King-,
Bulldog- oder Senator-Motoren bei der Pumpe 800 oder 2100.
Sauber, leise und hoher Wirkungsgrad dank Hydraulikantrieb
Sehr robuste Hydraulikpumpe mit einem langlebigen Packungsdesign
Hocheffizienter Viscount II-Hydraulikmotor reduziert Energiekosten
Benetzte Teile aus Edelstahl mit Neopren-Packung
Viscount II 1900/2400-Kolbenpumpe mit Behälterzufuhr für Tintenanwendungen
Sparen Sie bis zu 80 % der Energiekosten mit der Wahl einer hydraulischen Kolbenpumpen! In der Verbindung mit einer
Graco Schöpfkolbenpumpe bietet der Viscount II-Hydraulikluftmotor außergewöhnliche Kosteneinsparungen, indem er mit
20 % der Leistung im Vergleich zu einem Pneumatikmotor arbeitet.
Viscount II, Gracos patentierter Hydraulikmotor, ersetzt die King-, Bulldog- oder Senator-Motoren bei der Pumpe 800 oder
2100.
Sauber, leise und hoher Wirkungsgrad dank Hydraulikantrieb
Sehr robuste Hydraulikpumpe mit einem langlebigen Packungsdesign
Hocheffizienter Viscount II-Hydraulikmotor reduziert Energiekosten
Benetzte Teile aus Edelstahl mit Neopren-Packung
Elektrische E-Flo DC-4-Kugel-Umlaufpumpe, 1500 cm³, 2 PS, erweiterte Ausführung, ATEX/FM/IECEx, versiegelt,
Ultralife-Stange/Zylinder, Tri-Clamp, Gestell
Vergleichsforschungen haben ergeben, dass unsere elektrische Zirkulationspumpe E-Flo DC (Dual Control) bis zu fünf
Mal leistungsfähiger ist als pneumatische Pumpen vergleichbarer Größe – gut für Ihre Energie- und Kostenbilanz!
Diese versiegelte Unterpumpe hat einen deutlich verringerten Wartungsbedarf und ist für jede Pumpanwendung
in Ihrem Farbmischraum geeignet – auch für katalysierte Beschichtungen
Die minimale Schwingung bei der Umrüstung ermöglicht ein gleichmäßigeres Beschichten
Der Elektromotor ist vor Vereisung geschützt und sorgt so für einen gleichmäßigen Pumpenbetrieb und für noch
bessere Ergebnisse beim Endprodukt
Der ruhige Elektromotor ermöglicht ein angenehmeres Arbeiten, und Sie können für längere Zeit in der Nähe der
Pumpe bleiben
Elektrische E-Flo DC-4-Kugel-Umlaufpumpe, 2000 cm³, 2x2 PS, erweiterte Ausführung, ATEX/FM/IECEx, versiegelt,
Ultralife-Stange/Zylinder, Tri-Clamp, Gestell
Vergleichsforschungen haben ergeben, dass unsere elektrische Zirkulationspumpe E-Flo DC (Dual Control) bis zu fünf
Mal leistungsfähiger ist als pneumatische Pumpen vergleichbarer Größe – gut für Ihre Energie- und Kostenbilanz!
Diese versiegelte Unterpumpe hat einen deutlich verringerten Wartungsbedarf und ist für jede
Pumpanwendung in Ihrem Farbmischraum geeignet – auch für katalysierte Beschichtungen
Die minimale Schwingung bei der Umrüstung ermöglicht ein gleichmäßigeres Beschichten
Der Elektromotor ist vor Vereisung geschützt und sorgt so für einen gleichmäßigen Pumpenbetrieb und für
noch bessere Ergebnisse beim Endprodukt
Der ruhige Elektromotor ermöglicht ein angenehmeres Arbeiten, und Sie können für längere Zeit in der Nähe
der Pumpe bleiben
Elektrische E-Flo DC-4-Kugel-Umlaufpumpe, 4000 cm³, 2x2 PS, erweiterte Ausführung, ATEX/FM/IECEx, versiegelt,
Ultralife-Stange/Zylinder, Tri-Clamp, Gestell
Vergleichsforschungen haben ergeben, dass unsere elektrische Zirkulationspumpe E-Flo DC (Dual Control) bis zu fünf Mal
leistungsfähiger ist als pneumatische Pumpen vergleichbarer Größe – gut für Ihre Energie- und Kostenbilanz!
Diese versiegelte Unterpumpe hat einen deutlich verringerten Wartungsbedarf und ist für jede Pumpanwendung
in Ihrem Farbmischraum geeignet – auch für katalysierte Beschichtungen
Die minimale Schwingung bei der Umrüstung ermöglicht ein gleichmäßigeres Beschichten
Der Elektromotor ist vor Vereisung geschützt und sorgt so für einen gleichmäßigen Pumpenbetrieb und für noch
bessere Ergebnisse beim Endprodukt
Der ruhige Elektromotor ermöglicht ein angenehmeres Arbeiten, und Sie können für längere Zeit in der Nähe der
Pumpe bleiben
